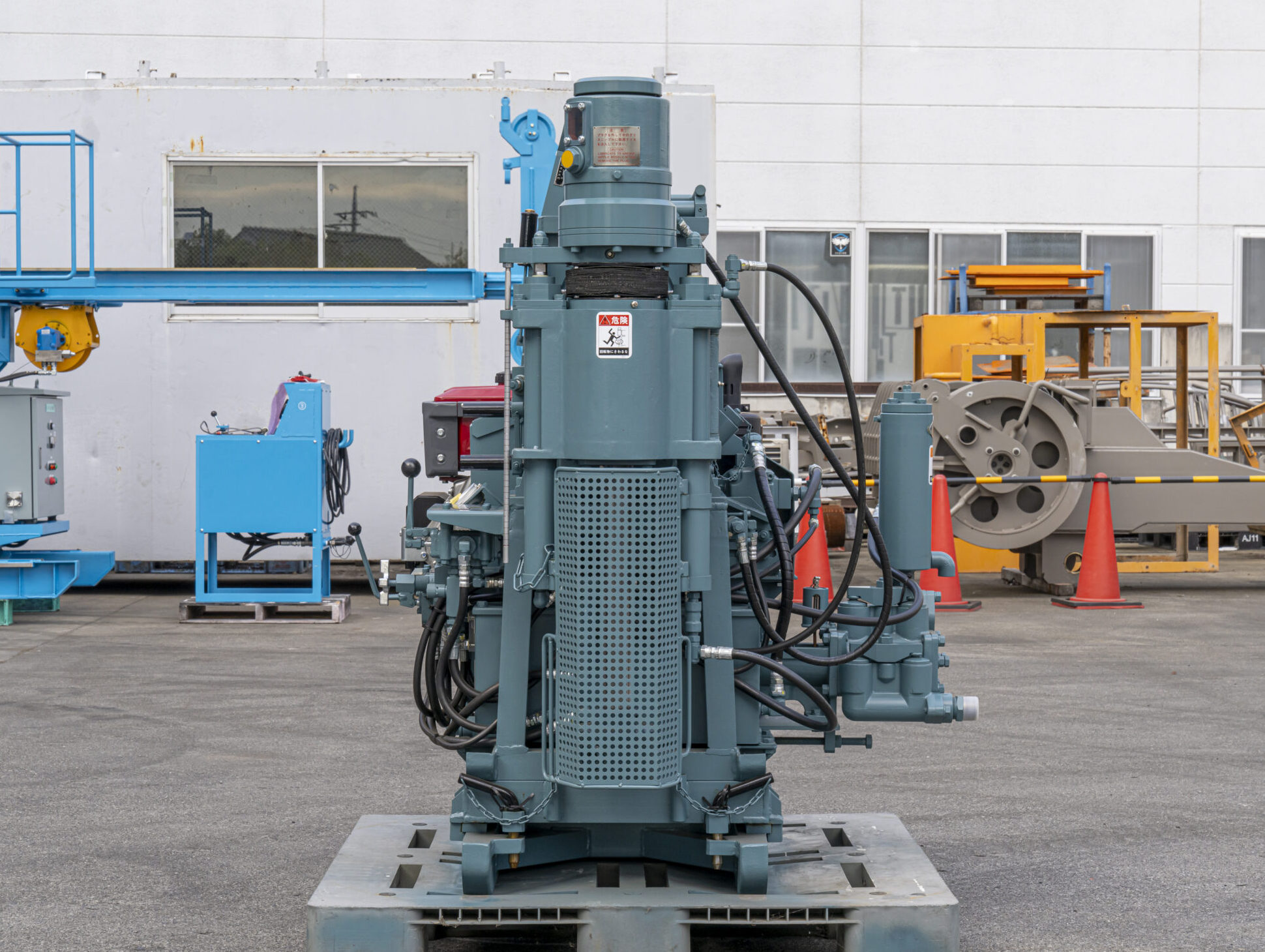

TS-100C スピンドル式ロータリードリル
小型・軽量の調査用ボーリングマシンで、分解・組立や運搬が容易なため、狭隘地での施工に力を発揮します。油圧機能を備え、安全性と作業効率を高めた設計となっており、建設調査のほか、グラウト孔や発破孔、家庭用さく井など幅広い用途に対応する小型高能率モデルです。
特 徴
- 小型ながら高装備・高能率で、狭所での分解搬送・据付が容易
- ホイストにプラネタリギヤ方式を採用し、安全かつ迅速な昇降作業が可能
- オプションで油圧スライドベース・マッドポンプを追加可能
- 安衛則対応の安全カバーを標準装備
概 要
- 型式
- TS-100C
- 用途
-
SDGs
地下資源開発
建設工事・学術調査 - 製品分類
-
ボーリングマシン・周辺機材
- 機種
- 小型穿孔機
- 形態
- 定置式：スキッド
仕 様
- 本体質量[t]
約0.29
- スイベルヘッド
- 形式開閉式2シリンダ油圧式
- スピンドル内径43mm
- スピンドル旋回角度360度
- スピンドル回転数A：65、135、255rpm
- スピンドル回転数B：120、250、480rpm
- フィードシステム
- 最大給圧力/バランス力13.7kN(1,400kg)/19.6kN(2,000kg)
- ストローク長400mm
