TBH-SLH（JET-18） ターンテーブル式リバースサーキュレーションドリル

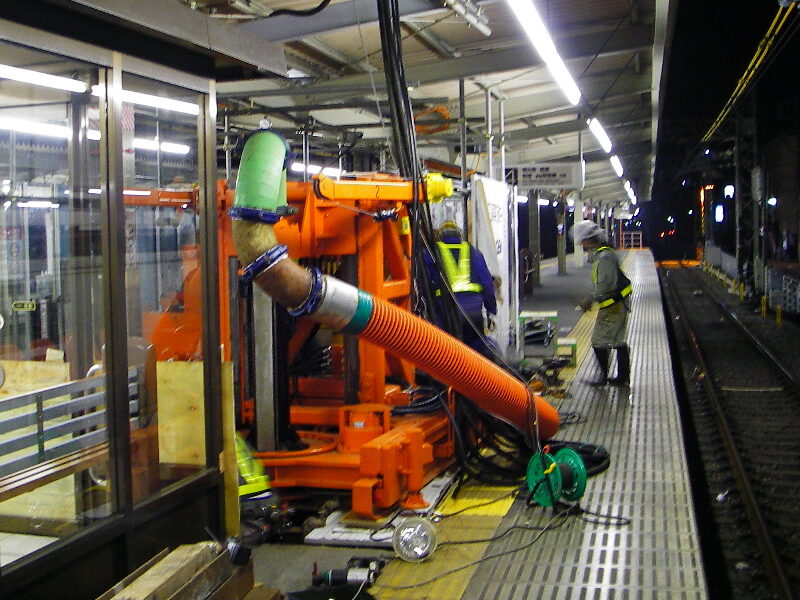

既設高架橋の桁下や高圧電力鉄塔内部など、杭頭制限下での基礎杭施工に対応するために開発された掘削機です。掘削ロッドの駆動方式にターンテーブル式を採用することで機械全高1.8mに抑え、低空頭下での掘削を可能にしました。さらに、コンパクトな機体設計により、施工中の交通規制など周辺への影響を最小限にすることができます。
特 徴
- 機械全高1.8mのため2.0mの空頭高さがあれば掘削可能
- Φ0.8-3.0mまでの大口径・掘削深度50mまでの高い施工能力
- 自走式機能により狭隘箇所での施工にも対応
概 要
- 型式
- TBH-SLH（JET-18）
- 用途
-
SDGs
基礎工事
都市部地下開発 - 製品分類
-
建機・都市土木
- 機種
- 場所打ち杭機
- 形態
- 定置式：スキッド
仕 様
- 総質量（t）
約5.7（全体重量）
- 掘削能力
深度50m、孔径800-3000mm（3200mm）
- 詳細
- スピンドル回転数7.5rpm（Low）、15rpm（High）
- スピンドルトルク3600kg･m（Low）、1800kg･m（High）
- スピンドル内径 200mm
- フィードストローク1100mm
- フィードロード12000kg（MAX）（上昇、下降）
- フィードスピード0-6m/min
