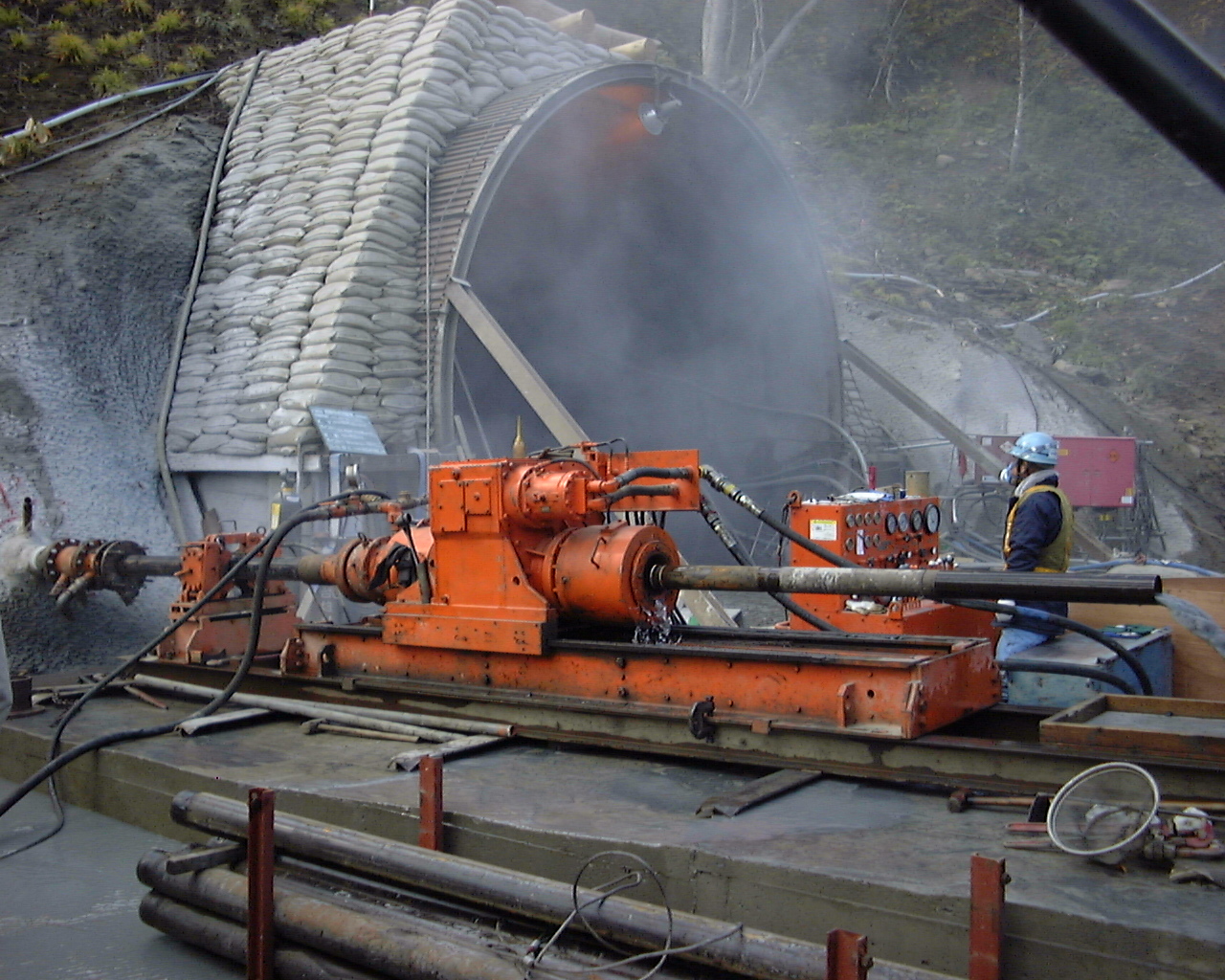

TOP-LS トップドライブ式水平ハイマチックドリル
シールドボーリング工法の採用により、従来では掘削が難しかった崩壊性地層でも高能率な施工が可能です。ケーシングとロッドを同時に回転させる二重回転構造を備え、外管が地層の押出しや孔壁崩壊を受け止めつつ、内管のビットが確実に掘り進む仕組みとなっており、水平掘削において高い安定性を発揮します。
特 徴
- 地下水を多く含む軟弱地盤から岩盤まで幅広く対応
- 先進調査水抜孔や地すべり地での集排水孔掘削など数多くの実績有り
- 据付面積が小さく、設置が容易
- ポンプユニット・配電盤・操作盤を本体から分離し狭隘地でも作業可能
概 要
- 型式
- TOP-LS
- 用途
-
SDGs
地すべり防止工事
地下資源開発
建設工事・学術調査 - 製品分類
-
ボーリングマシン・周辺機材
- 機種
- 大型穿孔機
- 形態
- 定置式：スキッド
仕 様
- スイベルヘッド
- スピンドル内径170mm
- スピンドル回転数7-29（Low）、14-60（2nd）、29-118（3rd）、58-244（Top）
- スピンドルトルク19.61kNm(2000kgm)（Low）、9.48kNm(967kgm)（2nd）、4.82kNm(492kgm)（3rd）、2.33kNm(238kgm)（Top）
- フイードスピード0-6m
- フィードシステム
- 最大給圧力117.7kN(12,000kg)
- 所要馬力75kw
- ストローク長1,800mm
