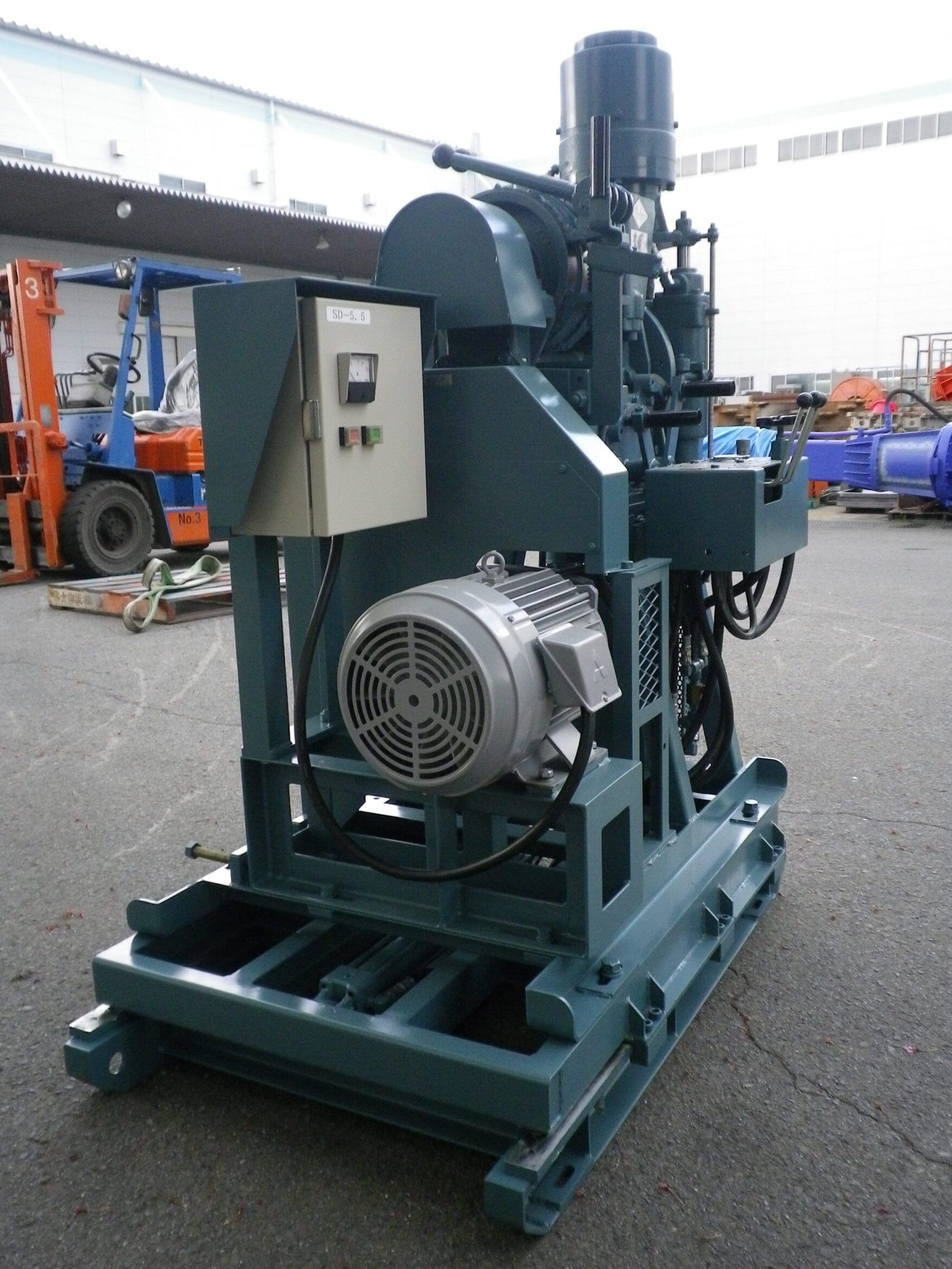

TEC-1A スピンドル式ロータリードリル
小型・軽量設計により運搬や分解・組立が容易で、狭隘地での施工に適したボーリングマシンです。油圧チャックを標準装備し、操作位置を高くすることで作業性と安全性を向上しました。建設調査からグラウト孔・発破孔、家庭用さく井工事まで幅広く対応し、軽量で扱いやすい汎用機として高い作業効率を発揮します。
特 徴
- 安衛則対応の安全カバーを標準装備
- プラネタリギヤ方式ホイストで安全かつ迅速な昇降作業が可能
- 最大回転数505rpm（Bシリーズ）を使用可能
- 最大径50mmまでのロッドに対応
- 標準貫入試験用マストの取付が可能で、半自動型試験装置も簡単にセット可能
概 要
- 型式
- TEC-1A
- 用途
-
SDGs
地下資源開発
建設工事・学術調査 - 製品分類
-
ボーリングマシン・周辺機材
- 機種
- 小型穿孔機
- 形態
- 定置式：スキッド
仕 様
- 本体質量[t]
約0.535
- スイベルヘッド
- 形式開閉形2シリンダ油圧式
- スピンドル内径52mm
- スピンドル旋回角度360度
- スピンドル回転数A：67、139、265rpm
- スピンドル回転数B：128、265、505rpm
- フィードシステム
- 最大給圧力/バランス力20.2kN(2,060kg)/26.9kN(2,750kg)
- ストローク長500mm
