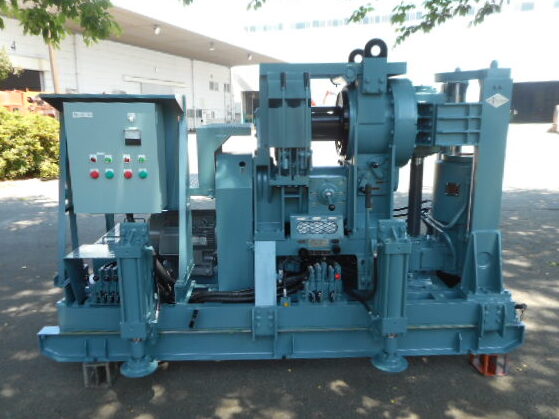

TBM-88FLH ドライブヘッド式ロータリードリル
ローヘッド構造を採用した中型ドライブヘッドタイプの掘削機で、施工時の全高を1760mmに抑えることで、空頭制限のある現場や路下工事で安全かつ効率的な作業を可能となりました。観測井から温泉井・水井戸・場所打ち杭・鉱物資源開発など多様な分野で実績を持ち、低位置スイベル構造により作業能率と安全性がさらに向上した高性能機です。
オプション付き
特 徴
- 全高1760mmのローヘッド設計で空頭制限下の施工に最適
- スイベルヘッド位置が低く（ベース面より約1200mm）、ロッド継ぎ足しが迅速で安全
- 油圧チャックによりロッドの締付・開放をレバー操作で簡易化
- 従来機より長いロッドが使用でき、施工能率が向上
- 豊富なオプションにより現場条件に柔軟対応
概 要
- 型式
- TBM-88FLH
- 用途
-
SDGs
再生可能エネルギー開発
地下資源開発
建設工事・学術調査 - 製品分類
-
ボーリングマシン・周辺機材
- 機種
- 中型穿孔機
- 形態
- 定置式：スキッド
仕 様
- 本体質量[t]
約3.15
- 穿孔能力
- T90-T140（BH工事）孔径1,000mm、深度80m
- T90-T140（BH工事）孔径1,200mm、深度50m
- T90-T140（BH工事）孔径1,500mm、深度40m
- T90（作井工事）孔径200mm、深度500m
- T90（作井工事）孔径400mm、深度300m
- T90（作井工事）孔径500mm、深度200m
- スイベルヘッド
- 形式2シリンダ油圧式
- スピンドル内径93mm
- スピンドル旋回角度垂直のみ
- スピンドル回転数A：30、60、100、145、逆転24rpm
- スピンドル回転数B：50、100、170、240、逆転40rpm
- （ミッションギア交換による）
- フィードシステム
- 最大給圧力/バランス力71.5kN(7,300kg)/59.8kN(6,100kg)
- ストローク長450mm
