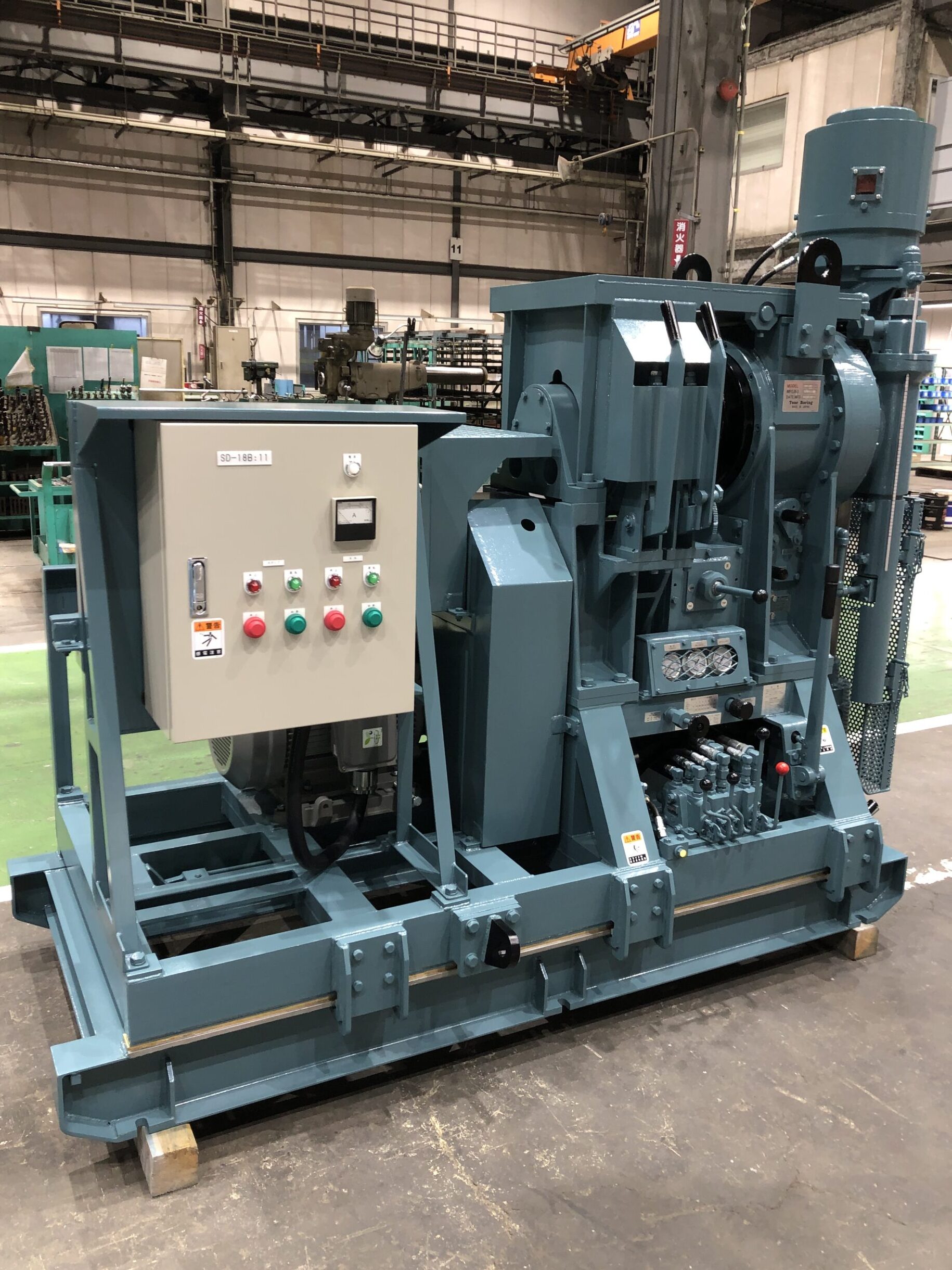

TBM-88F スピンドル式ロータリードリル
油圧スライドベースを標準装備し、さまざまな施工条件下での操作性を重視した中型スピンドルタイプの掘削機です。観測井をはじめ、温泉井・水井戸・場所打ち杭・鉱物資源開発など幅広い工事で実績を持ち、深度500m級の観測井にも対応可能です。豊富なオプションと組み合わせることで、より安全で確実な掘削作業を実現します。
特 徴
- スピンドル上部カバー（ベローズ）により異物付着を防止し、トラブルを抑制
- 給圧力・バランス力を強化し、余裕ある掘進性能を確保
- 六角スピンドル（内径93mm）＋ダブルチャックにより強力なトルク伝達を実現
- 低速30rpmで最大トルクを発揮し、地質により最大1500mm径まで対応
- 4段変速を備え、地層・孔径に応じた最適な回転数が選択可能
- 豊富なオプションにより現場条件に柔軟対応
概 要
- 型式
- TBM-88F
- 用途
-
SDGs
再生可能エネルギー開発
地下資源開発
建設工事・学術調査 - 製品分類
-
ボーリングマシン・周辺機材
- 機種
- 中型穿孔機
- 形態
- 定置式：スキッド
仕 様
- 本体質量[t]
約2.25
- 穿孔能力
- T90（HWY）（BH工事）孔径1,000mm、深度80m
- T90（HWY）（BH工事）孔径1,200mm、深度50m
- T90（HWY）（BH工事）孔径1,500mm、深度40m
- T90（HWY）（作井工事）孔径200mm、深度500m
- T90（HWY）（作井工事）孔径400mm、深度330m
- T90（HWY）（作井工事）孔径500mm、深度200m
- BQT-HQT（温泉地質調査）孔径BX-HX、深度1200-630m
- スイベルヘッド
- 形式2シリンダ油圧式
- スピンドル内径93mm
- スピンドル旋回角度360度
- スピンドル回転数A：30、60、100、145、逆転24rpm
- スピンドル回転数B：50、100、170、240、逆転40rpm
- スピンドル回転数C：100、210、350、500、逆転83rpm
- フィードシステム
- 最大給圧力/バランス力68.6kN(7,000kg)/88.2kN(9,000kg)
- ストローク長500mm
