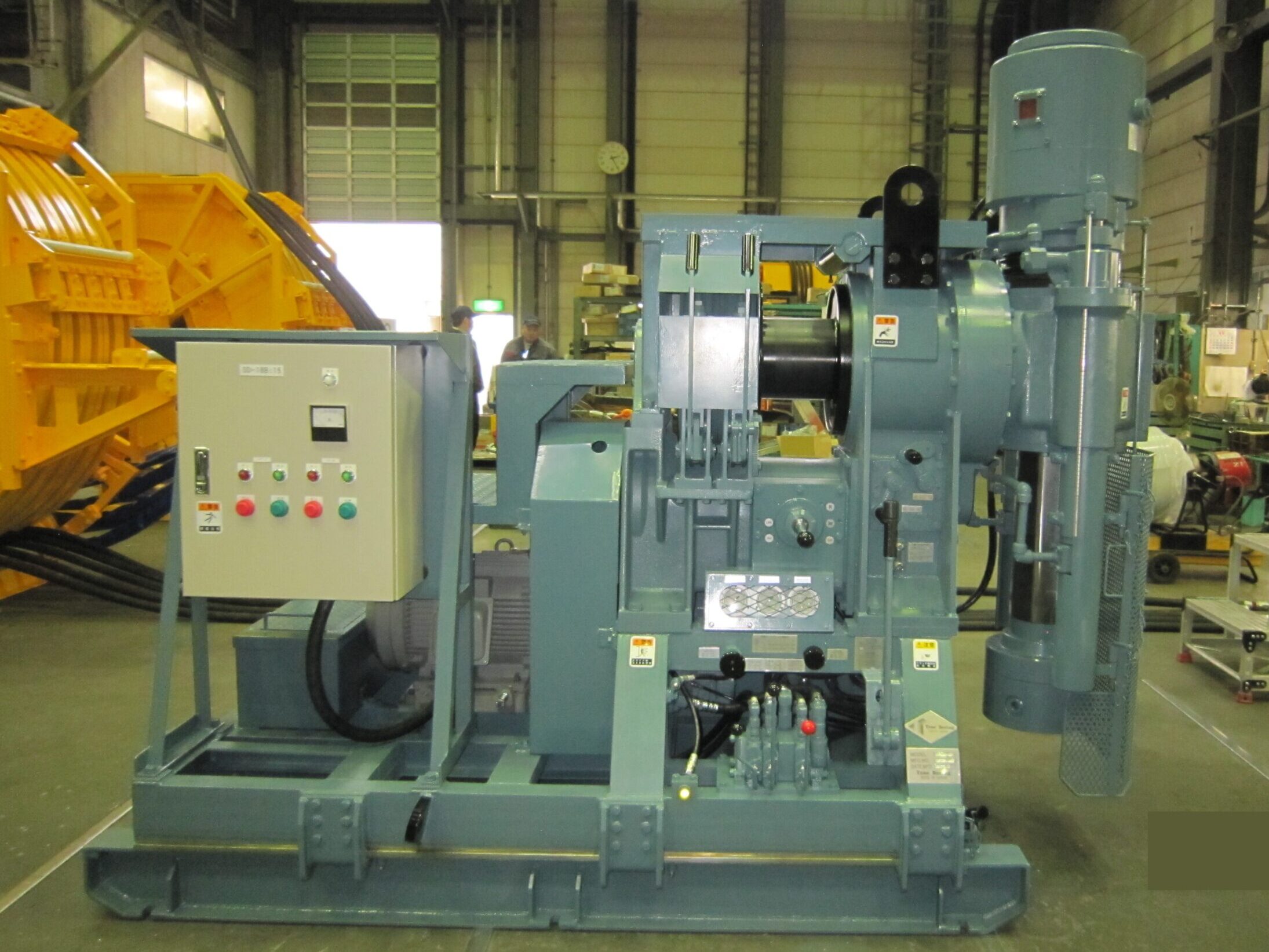

TBM-88F-150 スピンドル式ロータリードリル
TBM 88をベースにスピンドル内径を150mmへ拡大した中型スピンドルタイプの掘削機です。標準装備の油圧スライドベースにより操作性を高め、温泉井・水井戸・観測井・場所打ち杭・鉱物資源開発など多様な工事で高い作業効率を発揮します。豊富なオプションと組み合わせることで、より安全で確実な掘削作業を実現します。
特 徴
- スピンドル上部カバー（ベローズ）で異物侵入を防ぎ、信頼性を向上
- 六角スピンドル（内径150mm）＋ダブルチャックで高トルク伝達が可能
- 低速30rpmで最大トルクを発揮し、大径掘削（最大1500mm）にも対応
- 4段変速により、多様な地層・孔径条件にフィット
- 豊富なオプションにより現場条件に柔軟対応
概 要
- 型式
- TBM-88F-150
- 用途
-
SDGs
再生可能エネルギー開発
地下資源開発
建設工事・学術調査 - 製品分類
-
ボーリングマシン・周辺機材
- 機種
- 中型穿孔機
- 形態
- 定置式：スキッド
仕 様
- 本体質量[t]
約3.00
- スイベルヘッド
- 形式2シリンダ油圧式
- スピンドル内径150mm
- スピンドル旋回角度360度
- スピンドル回転数A：30、60、100、145、逆転24rpm
- スピンドル回転数B：50、100、170、240、逆転40rpm
- フィードシステム
- 最大給圧力/バランス力67.2kN(6,860kg)/86.5kN(8,820kg)
- ストローク長500mm
