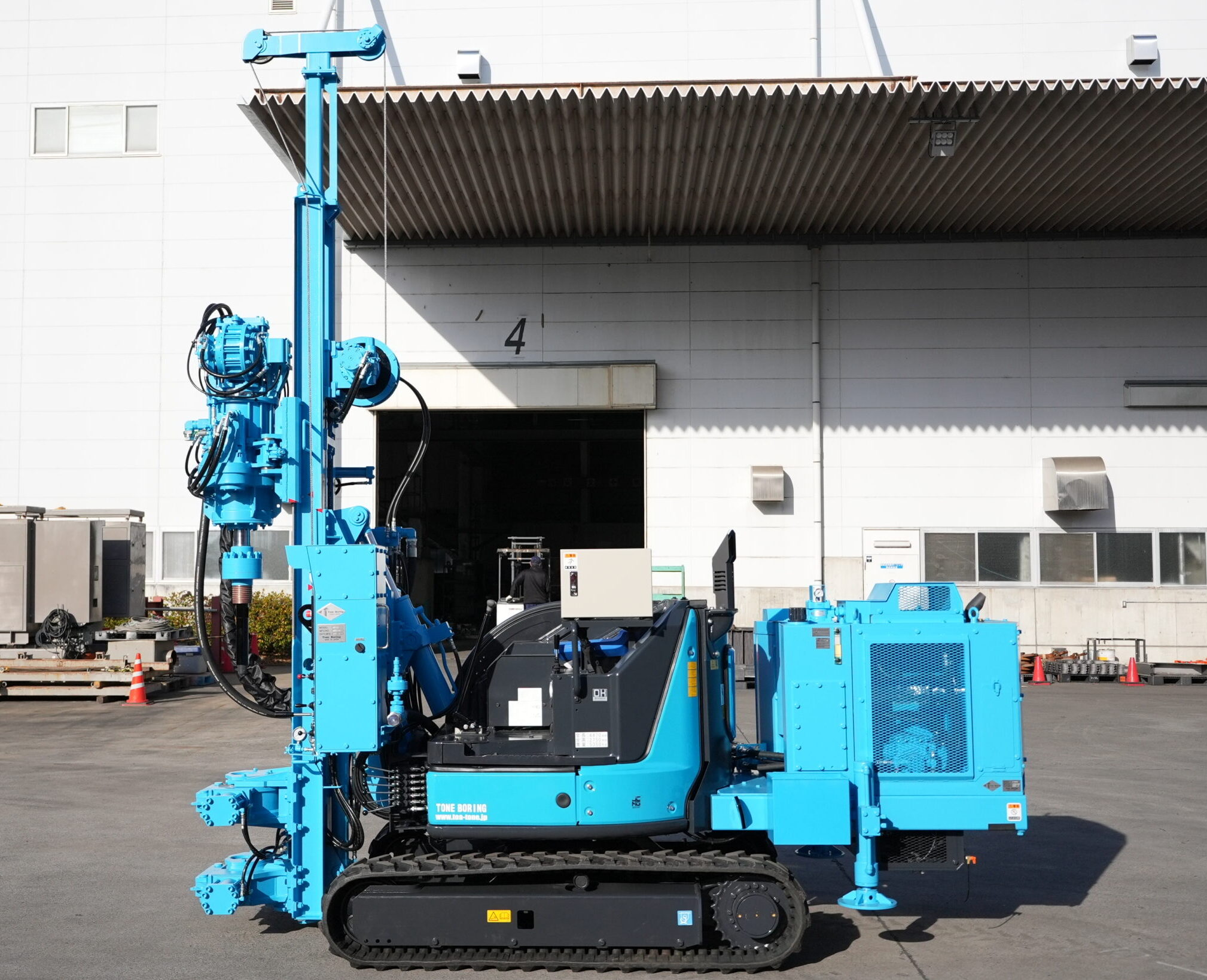

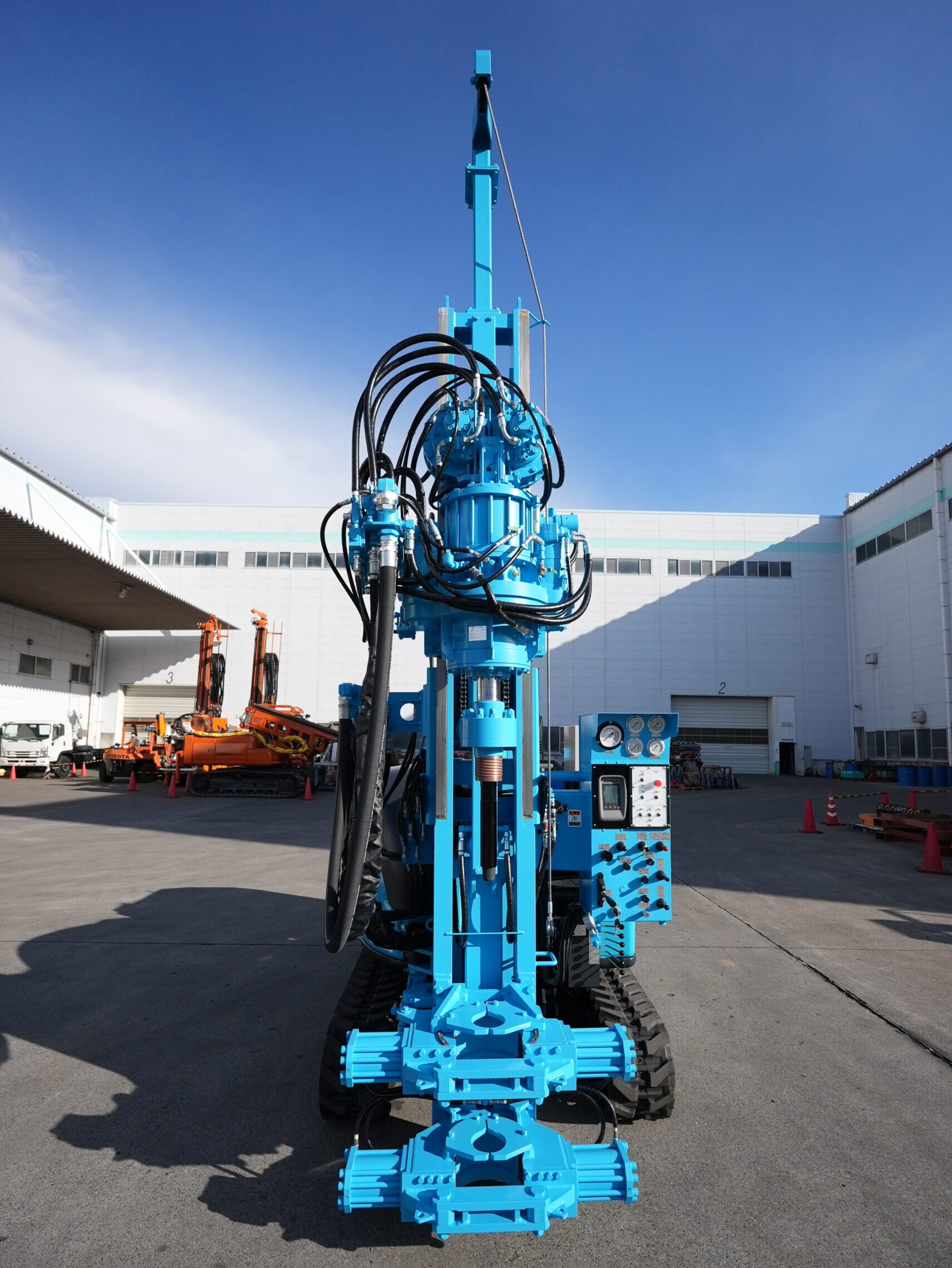

SP-50-3 スーパープローブ（Super-Probe / SP）
ビット先端に回転と振動を与えて掘削する方式を採用し、打撃式に比べて高い掘削効率と低騒音を実現した自走式ボーリングマシンです。
無水での高速サンプリングにより試料を損なわずに採取でき、二重管方式によって試料採取と井戸仕上げを同時に行うことが可能です。
深層土壌汚染調査や地中熱採熱孔工事にも対応します。
特 徴
- バイブロ・ロータリー方式を採用した SP シリーズ最新鋭機
- 無水高速サンプリングで試料品質を保持
- 二重管方式により試料採取と井戸仕上げを一工程で実施可能
- 深層土壌汚染調査を主目的とした設計
- 汎用性の高い自走式タイプで現場移動が容易
概 要
- 型式
- SP-50-3
- 用途
-
SDGs
土壌・地下水汚染調査
地下資源開発
建設工事・学術調査 - 製品分類
-
ボーリングマシン・周辺機材
- 機種
- ロータリーバイブレーション
- 形態
- 自走式：クローラ
- 出力区分
- エンジン クローラ： 18.0kW（24.5PS）/2400rpm、増設ユニット：16.6kW（22.6Ps）/2100rpm
仕 様
- 本体質量[t]
約5.35
- パワースイベル部
- 形式油圧モーター駆動
- スピンドル回転数Low0-37.5min-1、High0-75.0min-1
- スピンドルトルクLow4.194kNm、High2.098kNm
- フィードシステム
- 形式油圧シリンダチェーンフィード方式
- 押下力（給圧力）MAX19.6kN
- 押上力（バランス力）MAX93.2kN
- ストローク長1600mm(OP1800mm)
