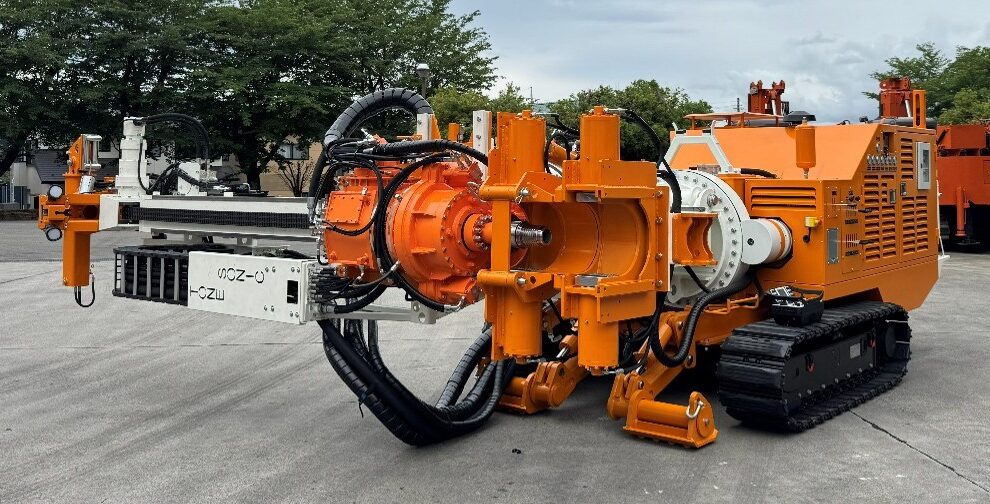

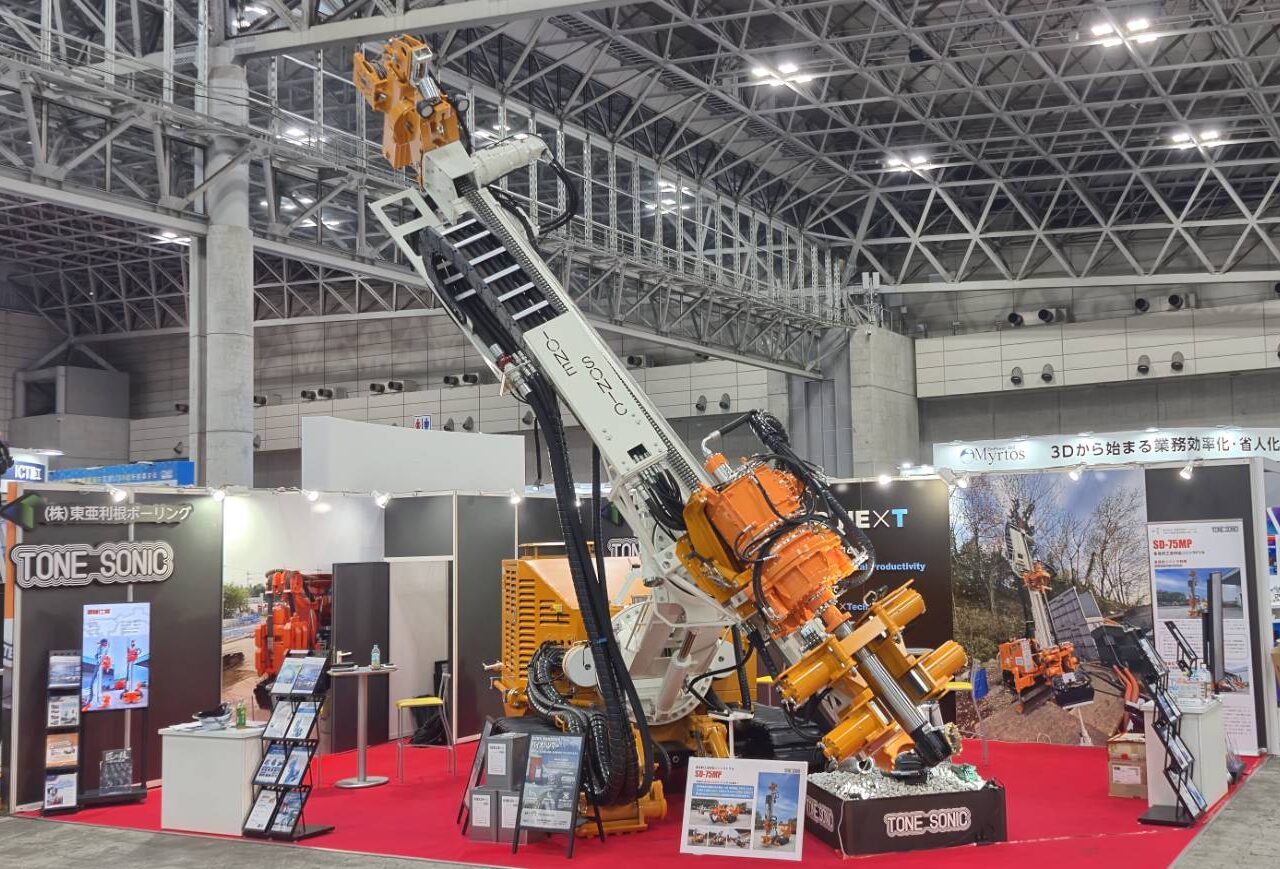

SD-75MP ソニックドリル（Sonic Drill / SD）

ソニックドリル（SD）は、ビットの先端に回転と振動を与えて掘削する画期的な工法となっています。従来のロータリー工法、エアハンマー方式、ロータリーパーカッション工法に比べて格段に高速な掘削を可能としました。なお、本技術はカナダSONIC DRILL社と技術提携しています。
ソニックドリル（SD）は、”東京スカイツリー”地区での熱供給（地域冷暖房）事業においても、その卓越した能力を発揮しています。

カタログダウンロードページ

ダウンロードするには専用パスワードが必要です。
ご希望の方はフォームよりお問い合わせください。

お問い合わせ

特　　徴

  • 新開発の小型・最軽量ソニックヘッドを搭載した新設計により、狭隘地等での施工が可能となります。
  • 初開発の姿勢制御可能なソニックドリルとなります。垂直以外にも傾斜・水平・上向の掘削が可能となります。
  • リモート操作による走行・掘削が可能となり、より安全な運用が可能となります。
  • 打撃式ドリルと比べ「低騒音 ・低騒音」施工が可能となります。都市部や住環境等での施工において、活躍します。
  • 姿勢制御可能な設計により、垂直掘削はもちろん、傾斜での調査、アンカー・グラウト孔の掘削などで活躍します。

概　　要

型式
SD-75MP
用途
SDGs
再生可能エネルギー開発
土壌・地下水汚染調査
地すべり防止工事
地下資源開発
基礎工事
新たな市場への対応
製品分類
ボーリングマシン・周辺機材
機種
ロータリーバイブレーション
形態
自走式：クローラー
出力区分
110 kW (148 HP) at 2,200 rpm

仕　　様

本体質量[t]

約11.98

ドリルヘッド
  • 形式油圧モーター駆動
  • 回転スピード80 rpm
  • 回転トルク3.6kN･m
  • ヘッドスライドスライド幅700 mm
  • ヘッドチルトチルト有（15°）
フィードシステム
  • 形式油圧モーターチェーン方式
  • 押下力（給圧力）50kN（最大）
  • 押上力（バランス力）60kN（最大）
  • フィード速度33.4 m/min (0.55 m/sec)
  • ストローク長2800mm
