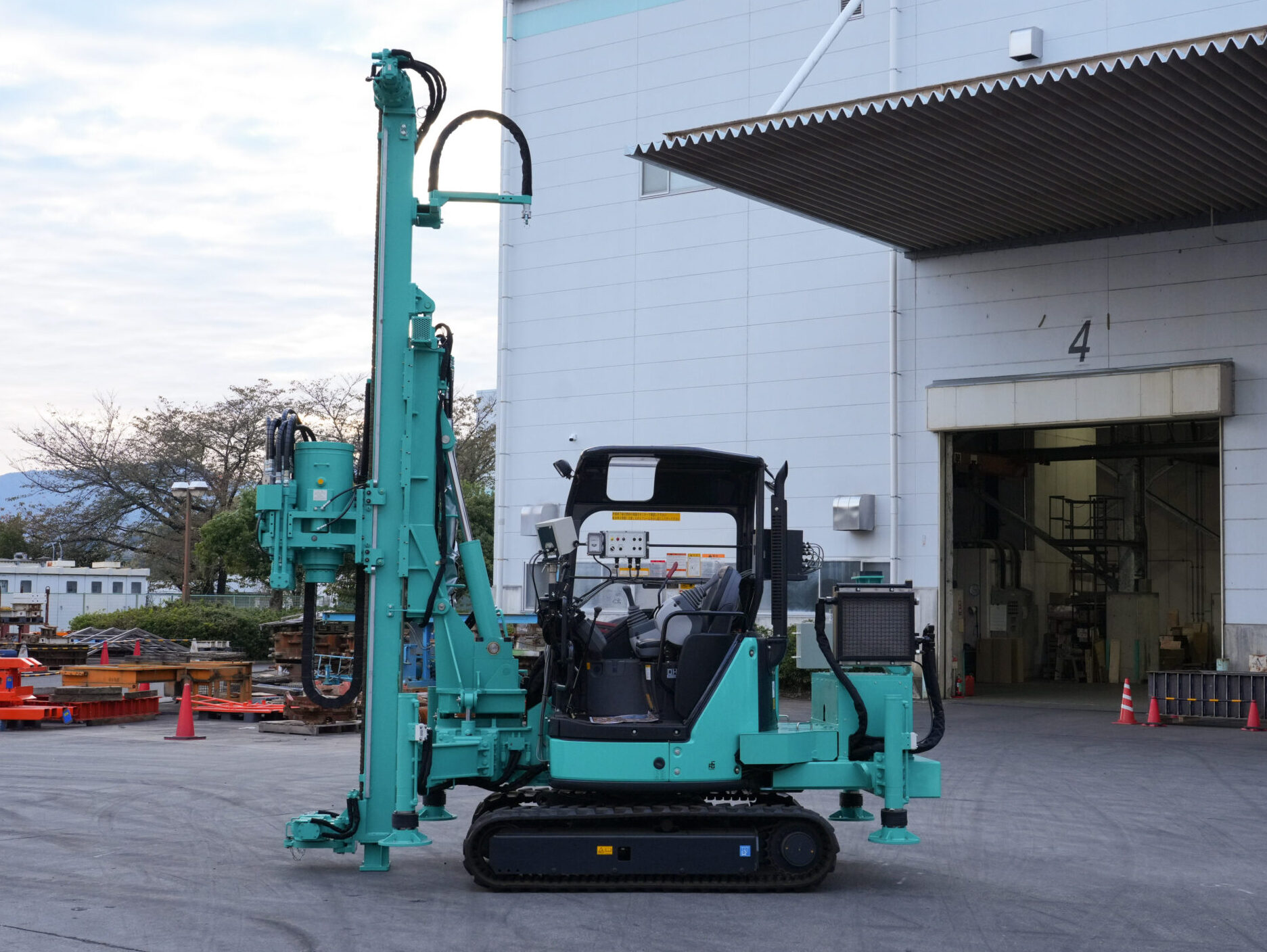

GT-1000 地盤改良機

ロッド先端に搭載した攪拌翼で地盤を円柱状に掘り起こしながらセメントミルクを混合・攪拌し、ソイルセメントコラムを造成する中型の宅盤改良機です。狭隘地での使用を想定した優れた機動性と操作性を備えています。宅盤改良だけでなく、さまざまな軟弱地盤の改良にも幅広く活用できる汎用性の高い機種です。

カタログダウンロードページ

ダウンロードするには専用パスワードが必要です。
ご希望の方はフォームよりお問い合わせください。

お問い合わせ

特　　徴

ドリルヘッドの回転数を 3段変速で調整可能
総質量 4.0ｔから7.0ｔの軽量機種
各メーカーの施工管理装置が装備可能
シリーズ最小幅となる 1550mmのコンパクト機種
シリーズ最小幅でのトルク 9.8KN・mを実現

概　　要

型式: GT-1000
用途: 宅盤改良工事
製品分類: ボーリングマシン・周辺機材
機種: 宅盤改良機
形態: 自走式：クローラー
出力区分: エンジン　17.9kw/2200min-1

仕　　様

総質量（t）

約6.7

スイベルヘッド

形式油圧モータ駆動
スピンドル回転数20min-1（Low）、27min-1（2nd）、40min-1（3rd）、80min-1（Top）
スピンドルトルク9800N-m（Low）、7350N-m（2nd）、4900N-m（3rd）、2450N-m（Top）

フィードシステム

型式油圧モータドライブチェンフィード方式
フィード力（上昇力）24.5kN
フィード力（下降力）24.5kN
フィードスピード0-3.7m/min
ストローク長3,500mm
最大圧力上昇側11.5MPa/下降側7.5MPa
